开关双控的接线原理,清包业主和新手水电工必看

发布时间:2015年09月12日 分类:装修工艺 浏览次数:1943

老是听到不少镇江装修业主要求某某灯或其他的电器需要双控,三控,少量的需要多控的。看到不少电工师傅根本不知道怎么接线,今天就把简单的开关多控电路图发上来,以便大家有需要的时候查询.
一、双控电路:

双控电路只需要将两个单控开关串联起来就可以了,中间链接2个开关的使用2条线就好!这个一般的电工师傅应该都会接。

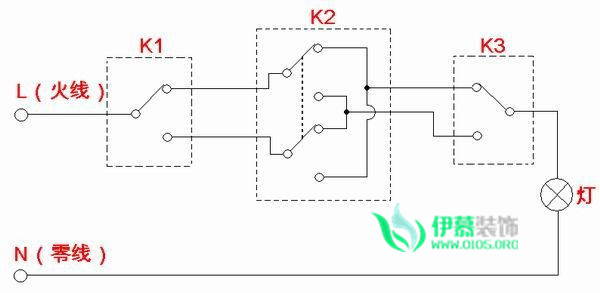

二、三控电路:

三控电路的关键是在两个单控开关中间需要一个双刀双掷开关。三控电路线管走线也只需要两条,只要电工师傅会接双刀双掷开关就可以了,其实一切都很简单。

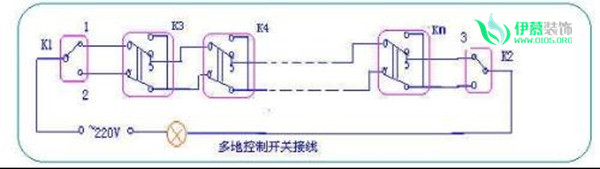

三、多控电路:

看完上面的电路以后你就会发现,电路从三控开始就是一个串联双刀双掷开关的过程,唯一要注意的是接线的时候别把双刀双掷开关给接短路就可以了!从三控开始,每多一控就加一个双刀双掷开关,不需要精选特别的品牌,普通的就好!

装修标签双控电路 水电工艺
